Sie befinden sich:  Maschinenbau / Momente / Hohlprofil − Stahlrohr, Rechteckrohr
Flächenmoment und Widerstandsmoment

Tipp: Du kannst gleich­zeitig für verschiedene „Querschnitte” mit­einander ver­gleichen.

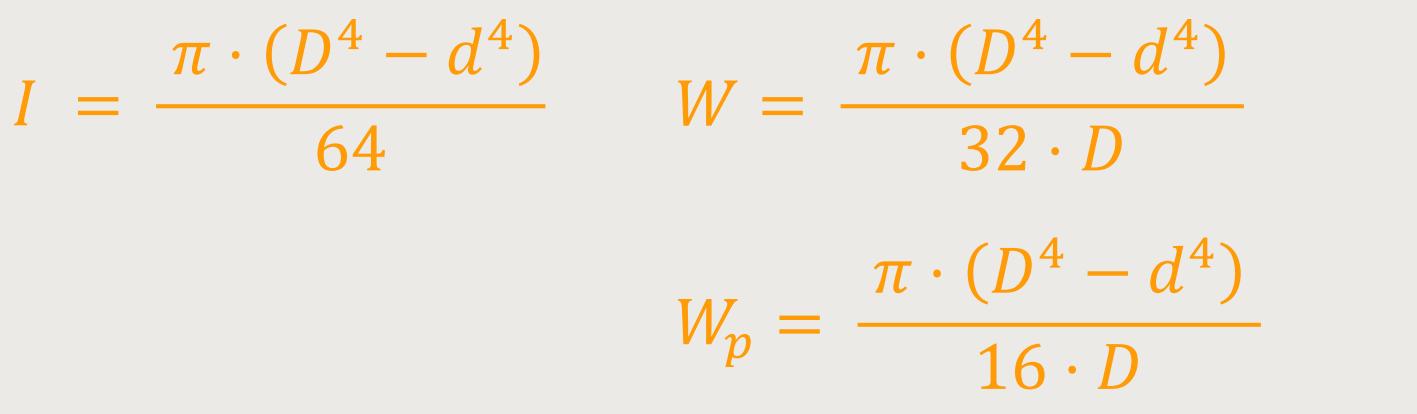

Stahlrohre, rund (DIN 2448)

Wie groß ist der Außendurchmesser d ?
(⇨ siehe Tabelle)

mm

Wie groß ist die Wandstärke s ?

mm





Die Querschnittsfläche beträgt:  S = 12.5 cm²


Das Flächenmoment 2. Grades beträgt:  I (J) = 191 cm⁴

Das axiale Widerstandsmoment beträgt:  Wx = 33 cm³

Das polare Widerstandsmoment beträgt:  Wp = 67 cm³



Vierkant-Rohr (DIN 10210)

Wie groß ist die Kantenlänge a ?
(⇨ siehe Tabelle)

mm

Wie groß ist die Wandstärke s ?

mm





Die Querschnittsfläche beträgt:  S = 3.7 mm²


Das Flächenmoment 2. Grades beträgt:  Ix = 8 cm⁴  Iy = 8 cm⁴

Das axiale Widerstandsmoment beträgt:  Wx = 4 cm³  Wy = 4 cm³

Das polare Widerstandsmoment beträgt:   Wp = 7 cm³

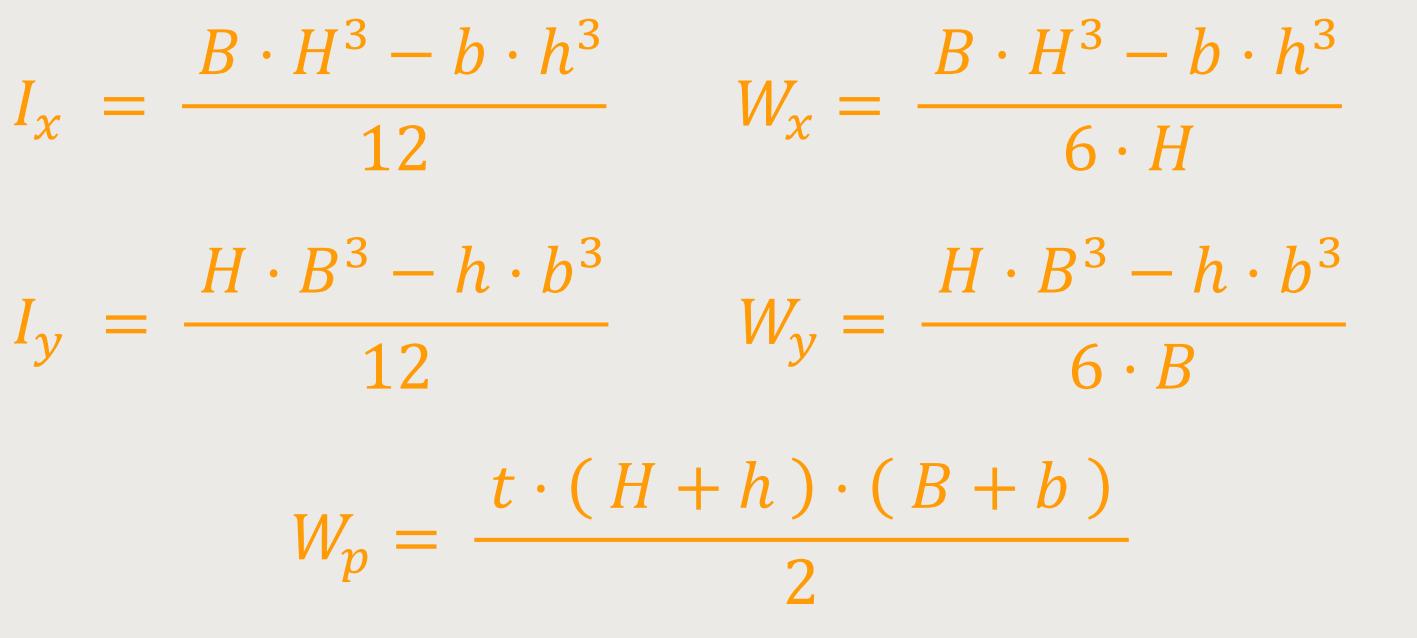

Rechteck-Rohr (DIN 10210)

Wie groß ist die Kantenlänge h ?
(⇨ siehe Tabelle)

mm

Wie groß ist die Kantenlänge b ?

mm

Wie groß ist die Wandstärke s ?

mm






Die Querschnittsfläche beträgt:   S = 6.6 mm²


Das Flächenmoment 2. Grades beträgt:   Ix = 52 cm⁴  Iy = 17 cm⁴

Das axiale Widerstandsmoment beträgt:  Wx = 13 cm³  Wy = 8 cm³

Das polare Widerstandsmoment beträgt:   Wp = 16 cm³



Stahlrohre   Ix = Iy , Wx = Wy

Nahtlose Stahlrohre (EN 10220, DIN 2448 − Reihe 1).
Maße in (mm).


Profil Außen-
durch-
messer
d 		Mindest-
wand-
dicke
s
 Stahlrohr
10,2
1,6
 Stahlrohr
13,5
1,8
 Stahlrohr
17,2
1,8
 Stahlrohr
21,3
2,0
 Stahlrohr
26,9
2,3
 Stahlrohr
33,7
2,6
 Stahlrohr
42,4
2,6
 Stahlrohr
48,3
2,6
 Stahlrohr
60,3
2,9
 Stahlrohr
76,1
2,9
 Stahlrohr
88,9
3,2
 Stahlrohr
114,3
3,6
 Stahlrohr
139,7
4,0
 Stahlrohr
168,3
4,5
 Stahlrohr
219,1
6,3
 Stahlrohr
273,0
6,3
 Stahlrohr
323,9
7,1
 Stahlrohr
355,6
8,0
 Stahlrohr
406,4
8,8
 Stahlrohr
457,0
10,0
 Stahlrohr
508,0
11,0
 Stahlrohr
610,0
12,5

  ⇨ zum Eingabefeld S




Quadratische Hohlprofile

Warmgefertigt R-St 37-2 / St 44-3


Profil
Maße
a × a 		Wand-
dicke
min. s 		Wanddicke
alternativ s
Hohlprofil
20 x 20
2,0
  2,5
Hohlprofil
25 x 25
2,0
  2,5  3,0  3,2
Hohlprofil
30 x 30
2,5
  3,0  3,2
Hohlprofil
40 x 40
2,5
  2,9  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0
Hohlprofil
50 x 50
2,5
  2,9  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0
Hohlprofil
60 x 60
2,9
  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0
Hohlprofil
70 x 70
3,2
  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0
Hohlprofil
80 x 80
3,0
  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0
Hohlprofil
90 x 90
3,6
  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0
Hohlprofil
100 x 100
3,6
  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
110 x 110
4,0
  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
120 x 120
4,0
  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
125 x 125
4,0
  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
140 x 140
5,0
  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
150 x 150
5,0
  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
160 x 160
5,6
  6,3  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
180 x 180
5,6
  6,3  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
200 x 200
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
220 x 220
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
250 x 250
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
260 x 260
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0  17,5
Hohlprofil
300 x 300
8,0
 10,0  12,5  16,0
Hohlprofil
350 x 350
8,0
 10,0  12,5  16,0
 Hohlprofil
 400 x 400
10,0
 12,5  16,0  20,0

  ⇨ zum Eingabefeld S




Rechteckige Hohlprofile

Warmgefertigt R-St 37-2 / St 44-3


Profil
Maße
a × a 		Wand-
dicke
min. s 		Wanddicke
alternativ s
Hohlprofil
50 x 25
2,5
  3,0  3,2
Hohlprofil
50 x 30
2,5
  2,9  3,0  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1
Hohlprofil
60 x 40
2,5
  2,9  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0
Hohlprofil
70 x 40
2,9
  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0
Hohlprofil
80 x 40
2,9
  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0
Hohlprofil
80 x 60
5,6
  6,0  6,3  7,1  8,0
Hohlprofil
90 x 50
3,2
  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0
Hohlprofil
100 x 50
3,0
  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0
Hohlprofil
100 x 60
3,0
  3,2  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0
Hohlprofil
100 x 80
5,6
  6,0  6,3  7,1  8,0
Hohlprofil
110 x 60
3,2
  3,6  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0
Hohlprofil
120 x 60
3,6
  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  12,5
Hohlprofil
120 x 80
3,6
  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  12,5
Hohlprofil
140 x 70
3,6
  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
140 x 80
3,6
  4,0  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
150 x 75
5,0

Hohlprofil
150 x 100
4,0
  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
160 x 80
4,0
  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
160 x 90
4,0
  4,5  5,0  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5
Hohlprofil
180 x 100
5,0
  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
200 x 100
5,0
  5,6  6,3  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
200 x 120
5,6
  6,3  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
220 x 120
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
250 x 150
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
260 x 140
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
260 x 180
6,3
  7,1  8,0  8,8  10,0  11,0  12,5  14,2  16,0
Hohlprofil
300 x 100
6,0
  6,3  8,0  10,0  12,5
Hohlprofil
300 x 200
6,3
  8,0  10,0  12,5  16,0
Hohlprofil
400 x 200
8,0
 10,0  12,5  16,0
 Hohlprofil
 500 x 300
10,0
 12,5  16,0  20,0

  ⇨ zum Eingabefeld S
