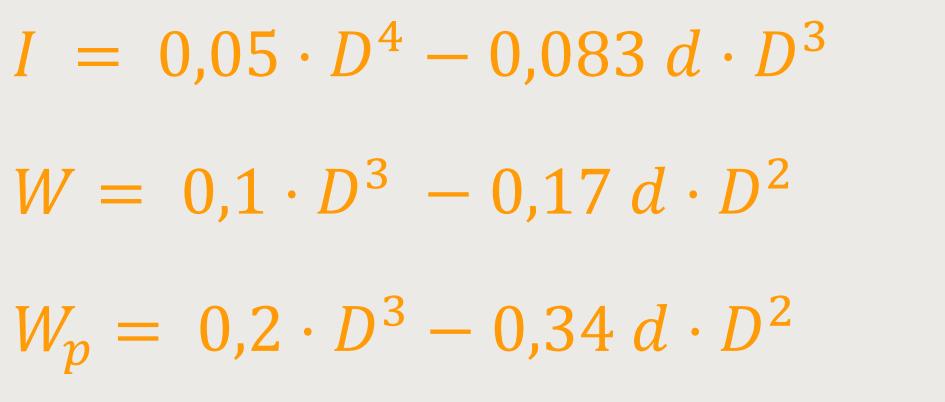

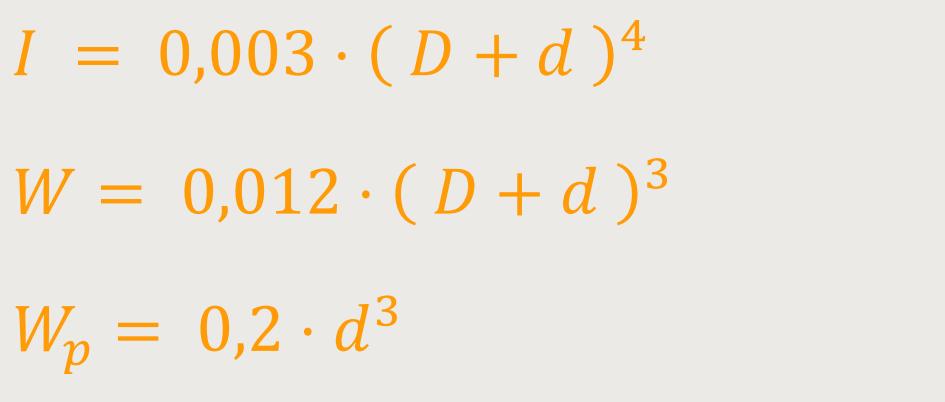

Fl.− / Wi.−Momente ⇦ Übersicht ⇦ Zurück 5.1 Stabstahl Rund, Flach, Vierkant 5.2 Rundstab mit Bohrung, Passferdernut 5.3 Hohlprofile (DIN 2448, DIN 10210) 5.4 U-Stahl 5.5 Winkelstahl (ungleichschenklig) 5.6 Winkelstahl (gleichschenklig) 5.7 Mittelbreite I-Träger (IPE) 5.8 Breite I-Träger (IPB) 5.9 Schmale I-Träger Weiter ⇨ Flächenmoment und Widerstandsmoment Beeinträchtigte Querschnitte ⇨ Rundstab mit Durchgangsbohrung ⇨ Rundstab mit Passfedernut Tipp: Du kannst gleichzeitig verschiedene Querschnitte miteinander vergleichen. Rundstab mit Durchgangsbohrung Wie groß ist der Außendurchmesser D des Rundstabes? mm Wie groß ist der Durchmesser d der Durchgangsbohrung? mm Die Querschnittsfläche beträgt: S = 706.85 mm²Das Flächenmoment 2. Grades beträgt: I (J) = 2.70 cm⁴Das axiale Widerstandsmoment beträgt: W = 1.78 cm³Das polare Widerstandsmoment beträgt: Wp = 3.56 cm³ Seitenanfang ⇧ Rundstab mit Passfedernut Wie groß ist der Außendurchmesser d der Welle? mm Wie tief ist die Passfedernut t1 ? mm Das Flächenmoment 2. Grades beträgt: I (J) = 2.95 cm⁴Das axiale Widerstandsmoment beträgt: W = 2.10 cm³Das polare Widerstandsmoment beträgt: Wp = 3.51 cm³ Seitenanfang ⇧ ⇦ Kapitel Kapitel ⇨ OFFIZIELLE WEBSITE VON VOLKER RÖDEL DATENSCHUTZEINSTELLUNGEN DATENSCHUTZERKLÄRUNG NUTZUNGSBEDINGUNGEN IMPRESSUM KONTAKT SITEMAP GLOSSAR UNTERSTÜTZEN
