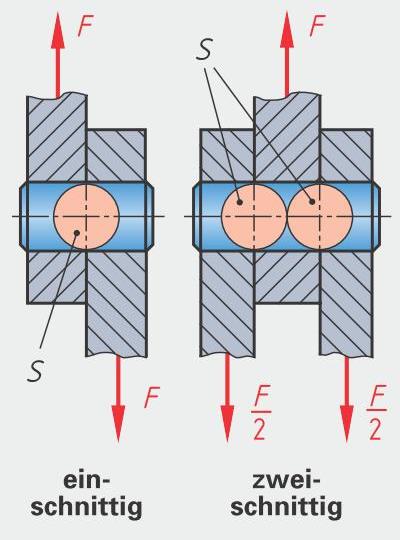

Scherspannung

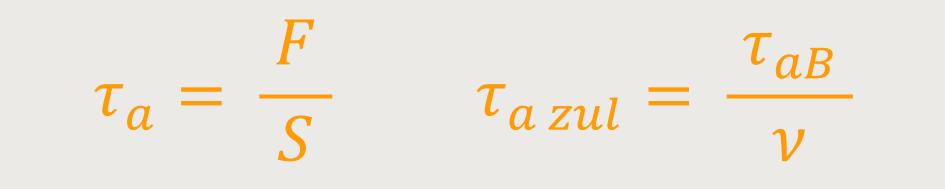

Die Berechnung der zulässigen Torsionsspannung kann für ruhende, schwellende oder wechselnde Belastung (Belastungsfall I ... III) bei Standardquerschnitten ermittelt werden.
Werkstoff-Auswahl − Schwerfestigkeit τaB
Für obige Berechnung muss der
| Werkstoff | Werk- stoff- Nr. | Belastungs- fall I (ruhend) |
|---|---|---|
| Kurzname | WKN | τaB N/mm²
|
| S235 | | 290
|
| S275 | | 340
|
| E295 | | 390
|
| E335 | | 470
|
| E360 | | 550
|
| C15 | | 600
|
| 17Cr3 | | 800
|
| 16MnCr5 | | 880
|
| 20MnCr5 | | 940
|
| 18CrNiMo7-6 | | 960
|
| C22E | | 400
|
| C45E | | 560
|
| C60E | | 680
|
| 46Cr2 | | 720
|
| 41Cr4 | | 800
|
| 50CrMo4 | | 880
|
| 30CrNiMo8 | | 1000
|
| GS-38 | | 300
|
| Gs-45 | | 360
|
| GS-52 | | 420
|
| Gs-60 | | 480
|
| EN-GJS-400 | | 400
|
| EN-GJS-500 | | 500
|
| EN-GJS-600 | | 600
|
| EN-GJS-700 | | 700 |
⇨ zum Eingabefeld τaB
Sicherheitszahlen ν
Die Zahlen dienen zur Vordimensionierung von Maschinenbauteilen.
Belastungsfall: I − statisch
| Belastungs- fall | I (statisch) | I (statisch) |
|---|---|---|
| Werkstoff | zähe Werkstoffe (Stahl) | spröde Werkstoffe (Gusseisen) |
| Sicherheits- zahl ν | 1,2 ... 1,8 | 2,0 ... 4,0 |
⇨ zum Eingabefeld ν
Belastungsfall: II/III − dynamisch
| Belastungs- fall | II/III (dynamisch) | II/III (dynamisch) |
|---|---|---|
| Werkstoff | zähe Werkstoffe (Stahl) | spröde Werkstoffe (Gusseisen) |
| Sicherheits- zahl ν | 3,0 ... 4,0 | 3,0 ... 6,0 |
⇨ zum Eingabefeld ν
