Sie befinden sich:  Maschinenbau / Festigkeitslehre / Spannung
Festigkeitswerte, zulässige Spannungen


Festigkeitswerte

Bei Stahl werden die Werte mit zylin­drischen Proben von d ≤ 16 mm und polierter Ober­fläche ermittelt.

Sie Werte gelten:
− für Baustähle im normal­geglühten Zustand
− bei Einsatz­stählen für Kern­festig­keit nach Einsatz­härtung
− für Vergütungs­stähle im vergüteten Zustand

Die Druckfestigkeit für Guss­eisen mit Lamellen­graphit ist σdB ≈ 4 · Rm .
Für den Stahl­hochbau sind die Werte nach DIN 18800 zu ver­wenden.




Zulässige Spannungen
(für Vordimensionierung von Bauteilen)

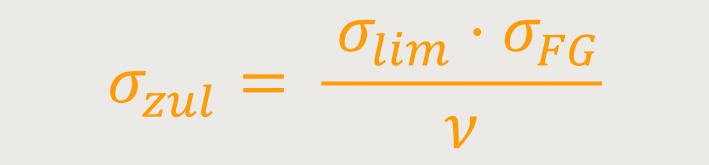

Hinweis: Aus Sicherheits­gründen dürfen Bau­teile nur mit einem Teil der zur Ver­formung, zum Bruch oder Dauer­bruch führenden Grenz­spannung σlim = Re belastet werden.

Bei einem Bauteil ohne Quer­schnitts­ände­rungen entspricht der Faktor für die Gestalt­festigkeit σFG dem Wert „1”.


Wie groß ist der Faktor für die Gestalt­festigkeit σFG ?
( siehe Gestaltfestigkeit)

(0.1 ... 1)

Wie groß ist die Grenz­spannung Relim) ?
(Je nach Beanspruchungsart und Belastungsfall)
( siehe Tabelle)

N/mm²

Wie hoch ist die Sicherheitszahl ν ?
( siehe Tabelle)

(1.2 ... 6)






Die zulässige Spannung beträgt:  σzul = 58.75 N/mm²




Festigkeitswerte (Auswahl)
Die Werte gelten für statische und dynamische Belastung.

Hinweis: Die hohen Sicher­heiten gegen­über den Grenz­spannungen berück­sichtigen in den nach­folgenden Tabellen noch nicht die festig­keits­mindernden Ein­flüsse der Bauteil­gestalt. ( siehe Gestaltfestigkeit)

Belastungsart: Zug, Druck
Belastungs-
fall
I
(statisch)
II
(dynamisch)
III
(dynamisch)
 Grenz-
 spannung σlim
Re , Rp0,2
σdF , σd 0,2
σzSch
σdSch
σzW
σdW
 S235 (St 37)
235
235
150
 S275 (St 44)
275
275
180
 E295 ()
295
295
210
 E335 ()
335
335
250
 E360 ()
365
365
300
 C15
440
440
330
 17Cr3
510
510
390
 16MnCr5
635
635
430
 20MnCr5
735
435
480
 18CrNiMo7-6
835
835
550
 C22E
340
340
220
 C45E
490
490
280
 C60E
580
580
325
 46Cr2
650
630
370
 41Cr4
800
710
410
 50CrMo4
900
760
450
 30CrNiMo8
1050
870
510
 GS-38
200
200
160
 GS-45
230
230
185
 Gs-52
260
260
210
 GS-60
300
300
240
 EN-GJS-400
250
240
140
 EN-GJS-500
300
270
155
 EN-GJS-600
360
330
160
 EN-GJS-700
400
355
205

  zum Eingabefeld Re




Belastungsart: Biegung
Belastungs-
fall
I
(statisch)
II
(dynamisch)
III
(dynamisch)
 Grenz-
 spannung σlim
σbF
σbSch
σbW
 S235 (St 37)
330
290
170
 S275 (St 44)
380
350
200
 E295 ()
410
410
240
 E335 ()
470
470
280
 E360 ()
510
510
330
 C15
610
610
370
 17Cr3
710
670
390
 16MnCr5
890
740
440
 20MnCr5
1030
920
540
 18CrNiMo7-6
1170
1040
610
 C22E
490
410
240
 C45E
700
520
310
 C60E
800
600
350
 46Cr2
910
670
390
 41Cr4
1120
750
440
 50CrMo4
1260
820
480
 30CrNiMo8
1470
930
550
 GS-38
260
260
150
 GS-45
300
300
180
 Gs-52
340
340
210
 GS-60
390
390
240
 EN-GJS-400
350
345
220
 EN-GJS-500
420
380
240
 EN-GJS-600
500
470
270
 EN-GJS-700
560
520
300

  zum Eingabefeld Re




Belastungsart: Torsion (Verdrehung)
Belastungs-
fall
I
(statisch)
II
(dynamisch)
III
(dynamisch)
 Grenz-
 spannung σlim
τtF
τtSch
τtW
 S235 (St 37)
140
140
120
 S275 (St 44)
160
160
140
 E295 ()
170
170
150
 E335 ()
190
190
160
 E360 ()
210
210
190
 C15
250
250
210
 17Cr3
290
290
220
 16MnCr5
360
360
270
 20MnCr5
420
420
310
 18CrNiMo7-6
470
470
350
 C22E
245
245
165
 C45E
350
350
210
 C60E
400
480
240
 46Cr2
455
455
270
 41Cr4
560
510
330
 50CrMo4
630
560
330
 30CrNiMo8
735
640
375
 GS-38
115
115
90
 GS-45
135
135
105
 Gs-52
150
150
120
 GS-60
175
175
140
 EN-GJS-400
200
195
115
 EN-GJS-500
240
225
130
 EN-GJS-600
290
275
160
 EN-GJS-700
320
305
175

  zum Eingabefeld Re




Belastungsart: Schub (Abscherung)
Belastungs-
fall
I
(statisch)
 Grenz-
 spannung σlim
τaB
 S235 (St 37)
290
 S275 (St 44)
340
 E295 ()
390
 E335 ()
470
 E360 ()
550
 C15
600
 17Cr3
800
 16MnCr5
880
 20MnCr5
940
 18CrNiMo7-6
960
 C22E
400
 C45E
560
 C60E
680
 46Cr2
720
 41Cr4
800
 50CrMo4
880
 30CrNiMo8
1000
 GS-38
300
 GS-45
360
 Gs-52
420
 GS-60
480
 EN-GJS-400
400
 EN-GJS-500
500
 EN-GJS-600
600
 EN-GJS-700
700

  zum Eingabefeld Re



Sicherheitszahlen ν

Die Zahlen dienen zur Vor­dimensio­nierung von Maschinen­bauteilen.

Belastungsfall: I − statisch
Belastungs-
fall
I
(statisch)
I
(statisch)
 Werkstoff
zähe
Werkstoffe
(Stahl)
spröde
Werkstoffe
(Gusseisen)
 Sicherheits-
 zahl ν
1,2 ... 1,8
2,0 ... 4,0

  zum Eingabefeld ν

Belastungsfall: II/III − dynamisch
Belastungs-
fall
II/III
(dynamisch)
II/III
(dynamisch)
 Werkstoff
zähe
Werkstoffe
(Stahl)
spröde
Werkstoffe
(Gusseisen)
 Sicherheits-
 zahl ν
3,0 ... 4,0
3,0 ... 6,0

  zum Eingabefeld ν
