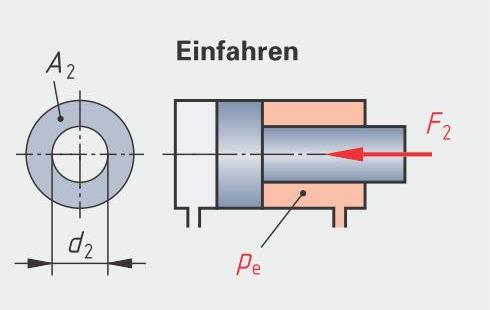

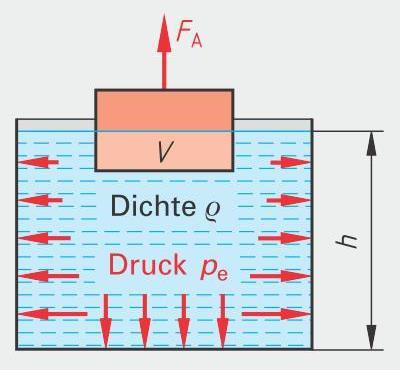

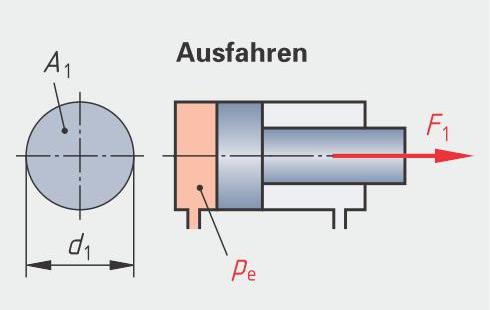

Techn. Physik ⇦ Übersicht ⇦ Zurück 3.1 Bewegung (gleichförmig) 3.2 Bewegung (gleichf. beschleunigt) 3.3 Drehimpuls 3.4 Kräfte und Drehmoment 3.5 Arbeit 3.6 Energie 3.7 Leistung 3.8 Reibung 3.9 Druckarten 3.10 Pneumatik Weiter ⇨ Druckarten ⇨ Zylinderdruck (Vorlauf) ⇨ Zylinderdruck (Rücklauf) ⇨ Hydrostatischer Druck ⇨ Auftriebskraft Tipp: Du kannst gleichzeitig verschiedene Druckarten miteinander vergleichen. Druck (Vorlauf) Wie groß soll die wirkende Kraft F sein? N Wie groß ist der Kolbendurchmesser d ? mm Die Kolbenfläche beträgt: A = 804 mm² Der benötigte Druck beträgt: p = 62 N/cm² = 6.2 bar Seitenanfang ⇧ Druck (Rücklauf) Wie groß soll die wirkende Kraft F sein? N Wie groß ist der Kolbendurchmesser d ? mm Wie groß ist der Kolbenstangen-Durchmesser ds ? mm Die effektive Kolbenfläche beträgt: A = 754 mm² Der benötigte Druck beträgt: p = 66 N/cm² = 6.6 bar Seitenanfang ⇧ Hydrostatischer Druck Wie hoch ist die Fallbeschleunigung g ? (im Normalfall 9.81 m/s²) m/s² Wie groß ist die Dichte ϱ der Flüssigkeit? (z.B. Wasser 1000 kg/m³) kg/m³ Wie hoch ist die Flüssigkeitstiefe h ? m Der hydrostatische Druck beträgt: pe = 98100 kg/(m·s²) = 0.98 bar Seitenanfang ⇧ Auftriebskraft Wie hoch ist die Fallbeschleunigung g ? (im Normalfall 9.81 m/s²) m/s² Wie groß ist die Dichte ϱ der Flüssigkeit? (z.B. Wasser 1000 kg/m³) kg/m³ Wie groß ist das Eintauchvolumen V ? m³ Die Auftriebskraft beträgt: FA = 490500 kg·m/s² = 490500.00 N Seitenanfang ⇧ ⇦ Kapitel Kapitel ⇨ OFFIZIELLE WEBSITE VON VOLKER RÖDEL DATENSCHUTZEINSTELLUNGEN DATENSCHUTZERKLÄRUNG NUTZUNGSBEDINGUNGEN IMPRESSUM KONTAKT SITEMAP GLOSSAR UNTERSTÜTZEN
