Haftreibung, Gleitreibung und Rollreibung berechnen − online (Reibungskraft)

Reibungskraft

Tipp: Du kannst gleichzeitig verschiedene Reibungsarten miteinander vergleichen.

Haftreibung und Gleitreibung

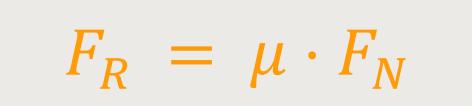

Die auftretende Reibungskraft ist neben der Normalkraft F_N von der Reibungszahl μ abhängig.

Wie groß ist die Normalkraft F_N ?

Welche Reibungszahl μ muss berücksichtigt werden?
(⇨ siehe Tabelle)

Die Reibungskraft beträgt: F_R = 100.00 N

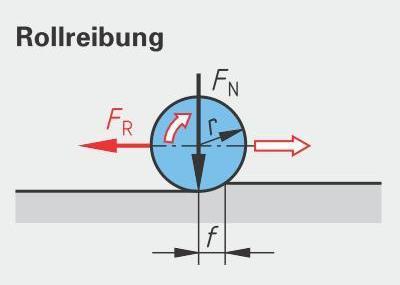

Rollreibung

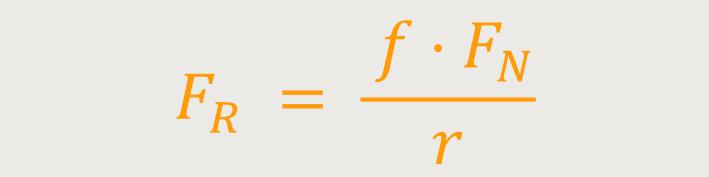

Die auftretende Reibungskraft ist neben der Normalkraft F_N von der Rollreibungszahl abhängig.

Wie groß ist die Normalkraft F_N ?

Welche Rollreibungszahl f muss berücksichtigt werden?
(⇨ siehe Tabelle)

Wie groß ist der Radius r (d/2) des Rollkörpers?

Die Rollreibungskraft beträgt: F_R = 2.0 N

Reibungszahlen

HRZ μ = Haftreibungszahl, GRZ μ = Gleitreibungszahl

Werkstoff- paarung	Anwendungs- beispiel	HRZ μ trocken / geschmiert	GRZ μ trocken / geschmiert
Stahl / Stahl	Schraubstock- führung	0,20 / 0,10	0,15 / 0,10 ... 0,05
Stahl / Gusseisen	Maschinen- führung	0,20 / 0,15	0,18 / 0,10 ... 0,08
Stahl / Cu-Sn-Legierung	Welle in Massivgleitlager	0,20 / 0,10	0,10 / 0,06 ... 0,03
Stahl / Pb-Sn-Legierung	Welle in Verbundgleit- lager	0,15 / 0,10	0,10 / 0,05 ... 0,03
Stahl / Polyamid	Welle in PA-Gleitlager	0,30 / 0,15	0,30 / 0,12 ... 0,03
Stahl / PTFE	Tieftemperatur- lager	0,04 / 0,04	0,04 / 0,04
Stahl / Reibbelag	Backenbremse	0,60 / 0,30	0,55 / 0,03 ... 0,02
Stahl / Holz	Bauteil auf Montagebock	0,55 / 0,10	0,34 / 0,05
Holz / Holz	Unterleghölzer	0,50 / 0,20	0,30 / 0,10
Gusseisen / Cu-Sn-Legierung	Einstellleiste an Führung	0,28 / 0,16	0,21 / 0,20 ... 0,10
Gummi / Gusseisen	Riemen auf Riemenscheibe	0,50 / −	− / −
Wälzkörper / Stahl	Wälzlager, Wälzführung	− / −	− / 0,003...0,001

RRZ f = Rollreibungszahl

Werkstoff- paarung	Anwendungs- beispiel	RRZ f
Stahl / Stahl	Stahlrad auf Führungsschiene	0,05
Gummi / Beton	Transportrollen auf Hallenboden	0,15
Gummi / Asphalt	Autoreifen auf Straße	4,5
