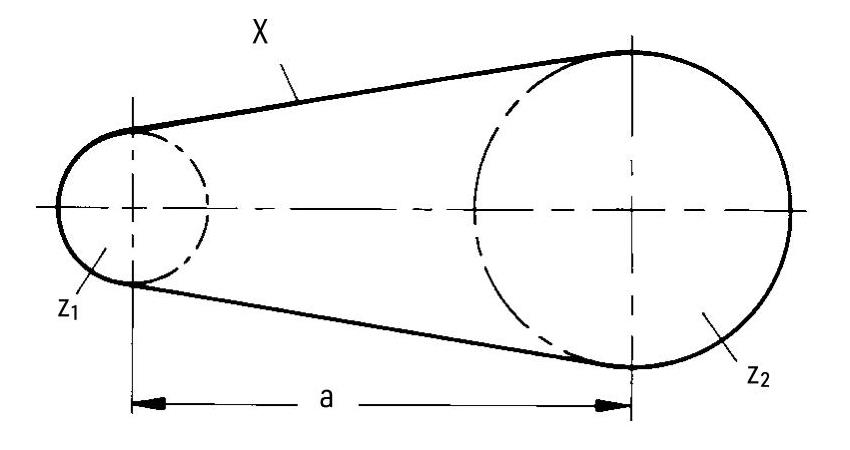

Abb. 1: Überschlagsrechnung des Wellenabstands

Die errechnete Glieder­zahl ist stets nach oben aufzurunden!
Die Berechnung der Ketten­länge ergibt selten eine ganze Glieder­zahl. Meist muss das Ergebnis aufgerundet werden. Um ein gekröpftes Glied in der Kette zu vermeiden, sollte eine gerade Glieder­zahl gewählt werden.

Bei gleicher Zähnezahl gilt:

Bei ungleicher Zähnezahl gilt:

Wellenabstand berechnen

(Die Vorgabewerte können überschrieben werden!)

Wie groß ist die Anzahl der Kettenglieder X ?

Glieder

Wie groß ist Teilung p der Antriebskette?
⇨ siehe Kettenteilung (Tabelle)

mm

Wie viele Zähne hat das „kleinere” Kettenrad z₁ ?

(z ..)

Wie viele Zähne hat das „größere” Kettenrad z₂ ?

(z ..)

---

Der Wellenabstand beträgt:  a = 700.4 mm

Hierbei wurde der Beiwert von  0.24843  berücksichtigt.

Seitenanfang ⇧

---

Rollenketten nach DIN 8187 (Auszug)

Ketten- Nr.	Teilung p (mm)		Ketten- Nr.	Teilung p (mm)
03	5		12 B	19,05
04	6		16 B	25,4
05 B	8		20 B	31,75
06 B	9,525		24 B	38,1
081	12,7		28 B	44,45
082	12,7		32 B	50,8
083	12,7		40 B	63,5
084	12,7		48 B	76,2
085	12,7		56 B	88,9
08 B	12,7		64 B	101,6
10 B	15,875		72 B	114,3

  ⇨ zurück zum Eingabefeld p
