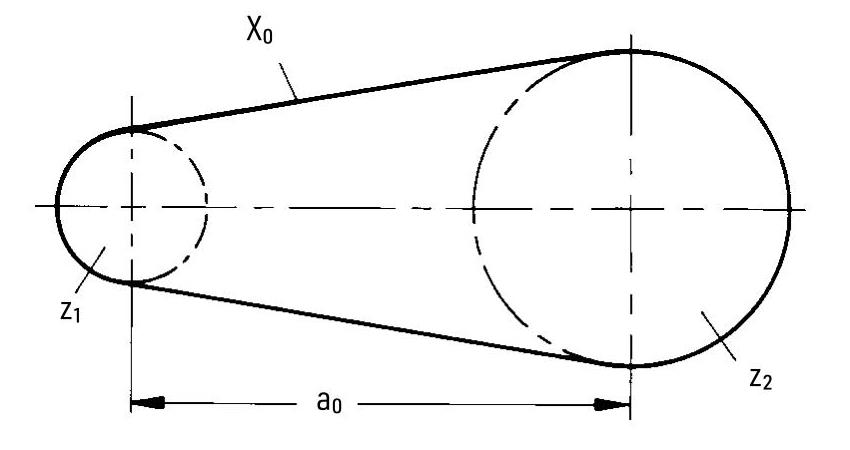

Abb. 1: Überschlagsrechnung der Kettenlänge

Die errechnete Glieder­zahl ist stets nach oben aufzurunden!
Bei ganz kleinen Unter­schieden sollte man „eine” Teilung dazugeben, um Schwierig­keiten bei der Montage zu vermeiden. Ergibt die Berechnung eine ungerade Anzahl Ketten­glieder, dann muss ein gekröpftes Glied (0,8 der Ketten­bruchkraft) eingebaut werden. Grund­sätzlich ist es empfehlens­wert, immer die nächste gerade Glieder­zahl zu wählen.

Hinweis: Eine detailliertere Berechnung findest du unter
⇨ Punkt 10.52

Der genaue Wellen­abstand kann anschließend leicht berechnet werden.
⇨ siehe: Wellenabstand berechnen

Bei gleicher Zähnezahl gilt:

Bei ungleicher Zähnezahl gilt:

Kettenlänge berechnen

(Die Vorgabewerte können überschrieben werden!)

Wie groß ist der theoretische Wellen­abstand a₀ ?

mm

Wie groß ist Teilung p der Antriebskette?
⇨ siehe Kettenteilung (Tabelle)

mm

Wie viele Zähne hat das „kleinere” Kettenrad z₁ ?

(z ..)

Wie viele Zähne hat das „größere” Kettenrad z₂ ?

(z ..)

---

Die theoretische Ketten­länge beträgt:  X₀ = 105.95  (Glieder)
Der Beiwert beträgt:  C = 17.123

In Kettengliedern entspricht das:  X₀ = 106
Empfohlene Anzahl Kettenglieder:  X = 106

⇨ weiter zu: Wellenabstand berechnen

Seitenanfang ⇧

---

Rollenketten nach DIN 8187 (Auszug)

Ketten- Nr.	Teilung p (mm)		Ketten- Nr.	Teilung p (mm)
03	5		12 B	19,05
04	6		16 B	25,4
05 B	8		20 B	31,75
06 B	9,525		24 B	38,1
081	12,7		28 B	44,45
082	12,7		32 B	50,8
083	12,7		40 B	63,5
084	12,7		48 B	76,2
085	12,7		56 B	88,9
08 B	12,7		64 B	101,6
10 B	15,875		72 B	114,3

  ⇨ zurück zum Eingabefeld p

Seitenanfang ⇧

---
